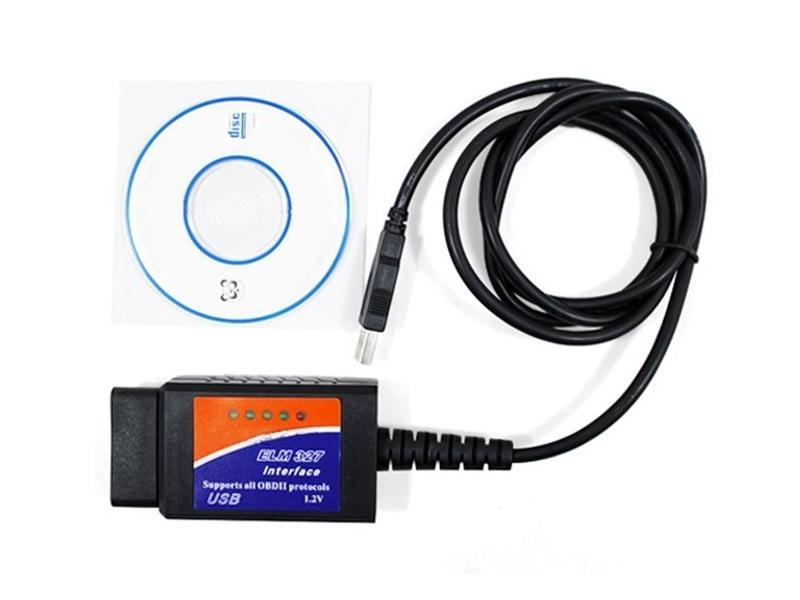

Interfața de diagnoză auto ELM327 USB este un adaptor OBD-II destinat diagnosticării și monitorizării parametrilor vehiculelor compatibile. Bazată pe popularul controler ELM327, interfața permite conectarea automobilului la un computer prin port USB și utilizarea aplicațiilor de diagnoză pentru citirea și ștergerea codurilor de eroare, afișarea parametrilor motorului în timp real și monitorizarea sistemelor electronice ale vehiculului.
Dispozitivul este compatibil cu majoritatea autoturismelor echipate cu interfață OBD-II/EOBD și poate fi utilizat împreună cu programe software precum ScanMaster, OBD Auto Doctor, PCMSCAN, FORScan (pentru anumite vehicule compatibile) și alte aplicații compatibile cu protocolul ELM327. Funcționalitatea exactă depinde de software-ul utilizat și de nivelul de suport oferit de calculatorul de bord al vehiculului.
Funcții și domenii de măsurare
Interfața ELM327 nu este un aparat de măsură independent, ci un dispozitiv de comunicație care citește datele furnizate de ECU-ul vehiculului. Parametrii disponibili depind de automobil și de software-ul utilizat.
Turație motor (RPM): interval determinat de ECU-ul vehiculului; valoare afișată în rotații pe minut (rpm).
Viteză vehicul: interval determinat de ECU; afișare în km/h.
Temperatură lichid de răcire: interval determinat de senzorii vehiculului; afișare în °C.
Tensiune baterie vehicul: valoare furnizată de sistemul electric al autovehiculului; afișare în V.
Sarcină motor (Engine Load): 0–100 % (în funcție de datele disponibile prin ECU).
Presiune galerie admisie (MAP): interval dependent de vehicul; afișare în kPa.
Debit masic aer (MAF): interval dependent de vehicul; afișare în g/s.
Poziție clapetă accelerație: 0–100 %.
Temperatură aer admisie: interval dependent de senzorii vehiculului; afișare în °C.
Citire coduri de eroare DTC: da.
Ștergere coduri de eroare DTC: da.
Monitorizare parametri Live Data: da.
Verificare stare sistem OBD-II (I/M Readiness): da, pentru vehicule compatibile.
Specificații tehnice
Model: ELM327 USB
Tip produs: interfață de diagnoză auto OBD-II
Interfață calculator: USB
Conector vehicul: OBD-II 16 pini
Chipset: ELM327
Alimentare: prin portul OBD-II al vehiculului
Tensiune alimentare: 12 V DC (autoturisme)
Protocoale OBD-II suportate:
ISO 9141-2
ISO 14230-4 (KWP2000)
ISO 15765-4 CAN
SAE J1850 PWM
SAE J1850 VPW
Funcții principale:
citire coduri de eroare motor
ștergere coduri de eroare
afișare parametri în timp real
monitorizare senzori
verificare stare emisii
Compatibilitate vehicule:
vehicule pe benzină compatibile OBD-II (în general după 2001 în Europa)
vehicule diesel compatibile EOBD/OBD-II (în general după 2004 în Europa)
compatibilitatea exactă depinde de implementarea OBD-II a vehiculului
Compatibilitate sisteme de operare:
Indicatori LED: alimentare și comunicație (în funcție de versiune)
Carcasă: plastic
Software inclus: compatibil cu aplicații terțe pentru ELM327
Conținut pachet:
Interfața ELM327 USB reprezintă o soluție economică pentru diagnosticarea de bază a vehiculelor compatibile OBD-II, fiind utilă atât pentru utilizatorii casnici, cât și pentru atelierele care au nevoie de acces rapid la informațiile furnizate de unitatea electronică de control a automobilului.
