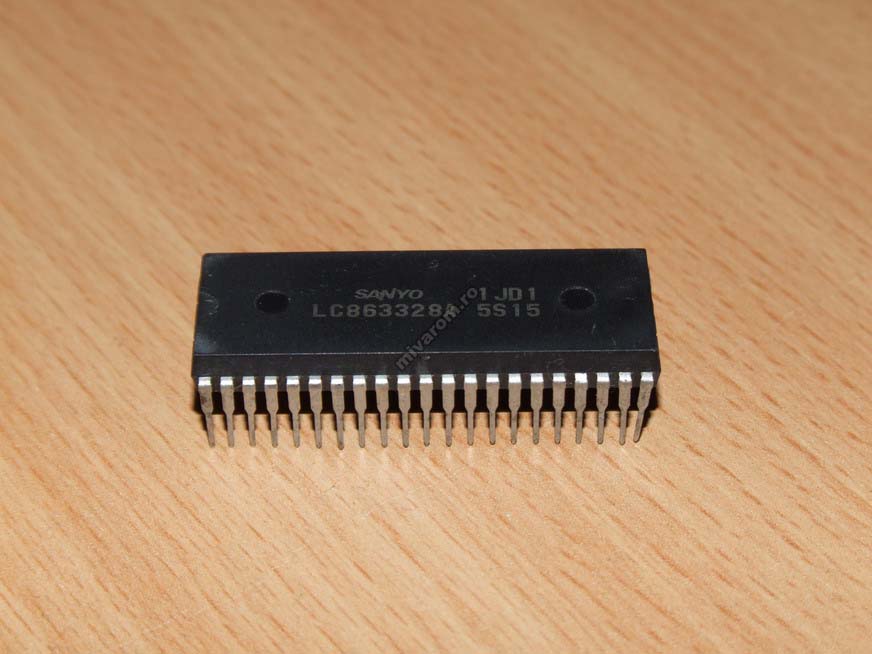

LC863328A-5S15

LC863328A-5S15 este un circuit integrat de tip microcontroler produs de Sanyo Semiconductor. Sufixul „5S15” reprezintă, în mod obișnuit, o versiune cu firmware dedicat unui anumit producător de televizoare sau echipament electronic, motiv pentru care documentația completă pentru această variantă exactă nu este disponibilă public. Totuși, codul de bază LC863328A aparține familiei de microcontrolere CMOS pe 8 biți utilizate frecvent în televizoare CRT și alte echipamente electronice de consum.

Microcontrolerul integrează într-un singur circuit funcțiile de control principal ale aparatului, gestionând comenzile utilizatorului, afișarea OSD (On-Screen Display), comunicațiile seriale, temporizările interne și alte funcții specifice aplicației pentru care a fost programat. În practică, astfel de circuite sunt utilizate în principal ca piese de schimb pentru repararea echipamentelor originale, compatibilitatea fiind determinată de codul complet inscripționat pe componentă.

Specificatii tehnice

• Tip produs: microcontroler CMOS pe 8 biți

• Producător: Sanyo Semiconductor

• Model: LC863328A-5S15

• Familie circuit: LC863328A

• Arhitectură: microcontroler 8-bit single-chip

• Memorie program ROM: 28 KB pentru varianta LC863328A conform documentației familiei LC863332/28/24/20/16A

• Memorie CGROM: 16 KB

• Memorie RAM internă: 512 bytes

• Memorie OSD: 352 × 9 biți

• Convertor A/D: 5 canale, 8 biți

• PWM: 3 canale, 7 biți

• Temporizatoare: 2 × timer/counter pe 16 biți și timer de bază pe 14 biți

• Interfețe seriale: interfață serială sincronă 8 biți și magistrală I²C compatibilă multi-master

• Sistem întreruperi: 15 surse, 9 vectori de întrerupere

• Funcție OSD integrată: afișare până la 36 caractere × 16 linii (prin software)

• Frecvență maximă de lucru: până la aproximativ 14,3 MHz conform surselor consultate

• Tensiune de alimentare: 4,5 – 5,5 V DC; nominal 5 V

• Număr pini: 42 pini pentru versiunea DIP; alte capsule disponibile în funcție de variantă

• Domeniu temperatură de funcționare: -10°C ... +70°C

• Tehnologie fabricație: CMOS

• Aplicații tipice: televizoare CRT, control OSD, echipamente audio-video și electronice de consum

• Firmware intern: specific variantei 5S15, nespecificat în sursele consultate

• Compatibilitate echipamente: trebuie verificată după codul complet LC863328A-5S15 și modelul aparatului

• Conținut pachet: 1 × circuit integrat LC863328A-5S15

LC863328A-5S15 este destinat în principal operațiunilor de service și reparații electronice, fiind utilizat ca înlocuitor pentru componenta originală din echipamentele compatibile. Pentru compatibilitate corectă se recomandă verificarea codului complet inscripționat pe circuitul existent înainte de comandă.
