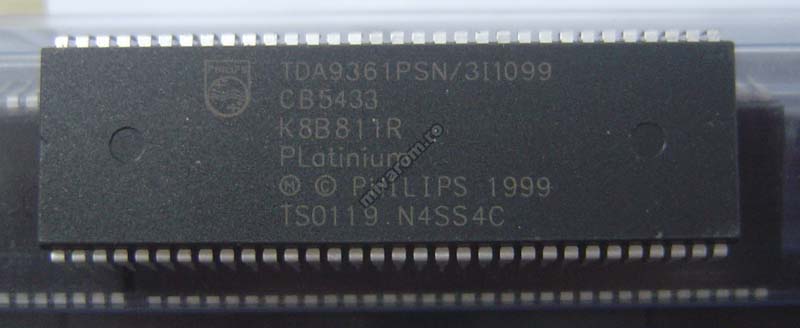

TDA9361PSN/3I1099(PLatinium)

TDA9361PS/N3I1099 (Platinium) – Circuit integrat procesor TV Philips/NXP

TDA9361PS/N3I1099 este un circuit integrat din familia Philips (în prezent NXP) TDA9361, destinat utilizării în televizoare CRT color. Acesta integrează într-un singur circuit funcțiile principale ale procesării semnalului TV, un microcontroler încorporat și decodor Teletext, reducând numărul de componente necesare pe placa principală. Sufixul „3I1099” reprezintă o versiune software/configurație OEM utilizată de producători de televizoare, iar inscripția „Platinium” indică compatibilitatea cu șasiurile din seria Platinium.

Circuitul este recomandat pentru repararea televizoarelor compatibile care utilizează aceeași versiune hardware și software. La înlocuire este importantă respectarea codului complet inscripționat pe componentă.

Specificatii tehnice

• Marcă: Philips / NXP Semiconductors.

• Model: TDA9361PS/N3I1099.

• Familie: TDA9361PS – procesor de semnal TV cu microcontroler integrat.

• Tip componentă: circuit integrat pentru televizoare CRT color.

• Funcții integrate:

  • procesare semnal video IF;

  • demodulator PLL pentru semnal TV;

  • procesare crominanță și luminanță;

  • microcontroler integrat;

  • decodor Teletext (în funcție de versiune);

  • control prin magistrală I²C.

• Compatibilitate: șasiuri TV Platinium și alte televizoare echipate cu aceeași versiune TDA9361PS/N3I1099.

• Capsulă: DIP-64 (SDIP-64).

• Dimensiuni capsulă: specifice formatului DIP-64

• Culoare: negru.

• Conținut pachet: 1 × circuit integrat TDA9361PS/N3I1099.
