TDA9377PS/N2/AI1358

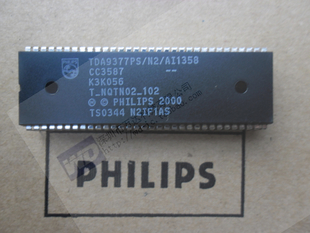

TDA9377PS/N2/AI1358 – Circuit integrat procesor TV (Jungle IC) Philips / NXP, SDIP-64

TDA9377PS/N2/AI1358 este un circuit integrat din familia Philips Semiconductors (actual NXP Semiconductors), destinat echipamentelor TV color cu tub cinescop (CRT). Acesta face parte din seria de procesoare TV de tip "jungle IC", integrând într-un singur circuit funcțiile principale de procesare video, procesare IF, control al deflexiei, teletext și microcontrolerul necesar funcționării televizorului.

Varianta TDA9377PS/N2/AI1358 este o versiune programată pentru anumite șasiuri TV, sufixul AI1358 reprezentând configurația software/mască ROM destinată unui anumit producător sau model de televizor. La înlocuire trebuie utilizată aceeași variantă sau una echivalentă recomandată de producătorul aparatului.

Circuitul este utilizat în reparația televizoarelor CRT compatibile și se montează în capsulă SDIP-64, fiind destinat exclusiv înlocuirii componentelor defecte din echipamente electronice.

Specificatii tehnice

• Marcă: Philips Semiconductors / NXP Semiconductors.

• Model: TDA9377PS/N2/AI1358.

• Tip componentă: procesor TV ("Jungle IC") cu microcontroler integrat.

• Capsulă: SDIP-64 (64 pini).

• Funcții integrate:

  • procesare semnal IF video;

  • demodulare video;

  • procesare crominanță PAL/NTSC (în funcție de versiune);

  • control deflexie verticală și orizontală;

  • procesare semnal RGB;

  • OSD (On Screen Display);

  • decodor teletext;

  • microcontroler cu memorie internă programată (mask ROM);

  • interfață I²C pentru memorii și circuite periferice.

• Compatibilitate: televizoare CRT echipate cu TDA9377PS/N2/AI1358 sau varianta indicată de documentația șasiului.

• Montaj: prin inserție (Through Hole).

• Material capsulă: plastic epoxidic.

• Protecții interne: specifice familiei de circuite integrate TV

• Conținut pachet:

  • 1 × circuit integrat TDA9377PS/N2/AI1358.

• Observație: sufixul AI1358 identifică versiunea software internă (mask ROM), fiind important pentru compatibilitatea cu televizorul reparat. La înlocuire se recomandă utilizarea aceleiași variante sau a unui echivalent confirmat de documentația tehnică a aparatului.
