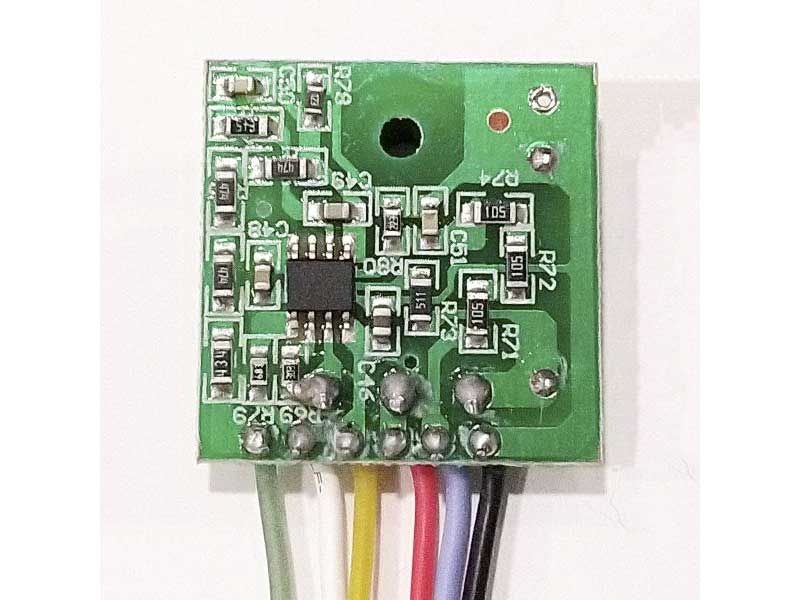

Descrierea fiecărei conexiuni a cablului:
Linie roșie: conectați polul C al tubului comutatorului de alimentare al mașinii originale (polul D al tubului cu efect de câmp).
Linie neagră: polul negativ.
Linie galbenă: Conectați terminalul de alimentare al circuitului integrat original 10v-15v. (pinul de alimentare al circuitului integrat original este deconectat de la circuit).
Linie albastră: Conectat la nivelul pozitiv de 300v.
Linie albă: Conectați bobina transformatorului de amplificare și deconectați capătul original al circuitului integrat.
Linie verde: Conectați pozitivul de 400 V (condensatorul mare de filtru pozitiv).
|
