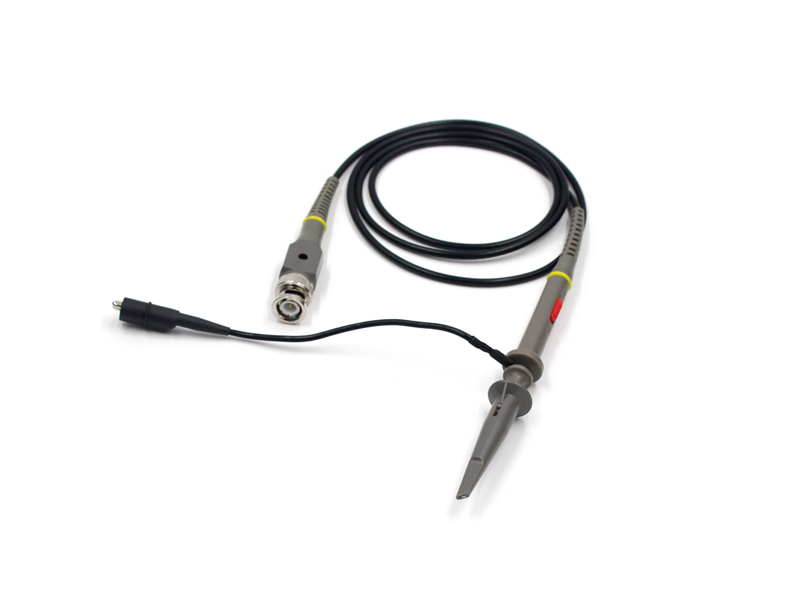

Sonda pentru osciloscop 20 MHz 10:1 / 1:1 este un accesoriu de măsură destinat utilizării cu osciloscoape echipate cu intrare BNC. Modelul face parte din categoria sondelor pasive comutabile, permițând selectarea rapidă a raportului de atenuare 1:1 sau 10:1, în funcție de tipul semnalului analizat și de cerințele aplicației.
Acest tip de sondă este utilizat pentru analiza semnalelor electronice analogice și digitale, depanarea circuitelor, verificarea surselor de alimentare, dezvoltarea echipamentelor electronice și activități de laborator. Modul 1:1 oferă măsurarea directă a semnalului, iar modul 10:1 reduce încărcarea circuitului testat și permite măsurarea unor tensiuni mai ridicate, fiind recomandat pentru majoritatea aplicațiilor electronice.
Din analiza produselor similare comercializate de producători consacrați precum GW Instek și Testec, precum și din imaginea produsului, rezultă că sonda utilizează conector BNC standard, cablu coaxial și selector 1X/10X. Unele caracteristici exacte ale modelului comercializat nu pot fi confirmate din sursele disponibile și sunt menționate ca atare.
Functii si domenii de masurare
Măsurare semnale electrice AC/DC cu osciloscop compatibil.
Raport de atenuare selectabil: 1:1 și 10:1.
Bandă de frecvență: până la 20 MHz.
Măsurare forme de undă analogice și digitale în limita benzii specificate.
Specificatii tehnice
Tip produs: sondă pasivă pentru osciloscop.
Raport de atenuare: 1:1 / 10:1, selectabil prin comutator.
Bandă de frecvență: 20 MHz.
Conector către osciloscop: BNC tată.
Impedanță de intrare:
Compensare reglabilă: prezentă la majoritatea sondelor pasive 1X/10X;
Tip cablu: coaxial ecranat.
Compatibilitate: osciloscoape cu intrare BNC și impedanță standard de 1 MΩ.
Accesorii incluse: vârf de măsură, clemă de masă și accesorii de fixare; configurația exactă poate varia în funcție de lotul comercializat.
Alimentare: nu necesită alimentare externă.
Conținut pachet: 1 x sondă osciloscop 20 MHz 1X/10X.
Sonda osciloscop 20 MHz 10:1 / 1:1 reprezintă o soluție practică pentru măsurători electronice de laborator, service și dezvoltare, oferind compatibilitate cu majoritatea osciloscoapelor echipate cu conector BNC și posibilitatea selectării rapide între măsurare directă și atenuare 10:1 pentru protecția circuitului și reducerea influenței asupra semnalului măsurat.
