Tester continuitate cablu electric, UTP, telefon rosu

Tester continuitate cablu electric, UTP, telefon – roșu (Cable Tracker)

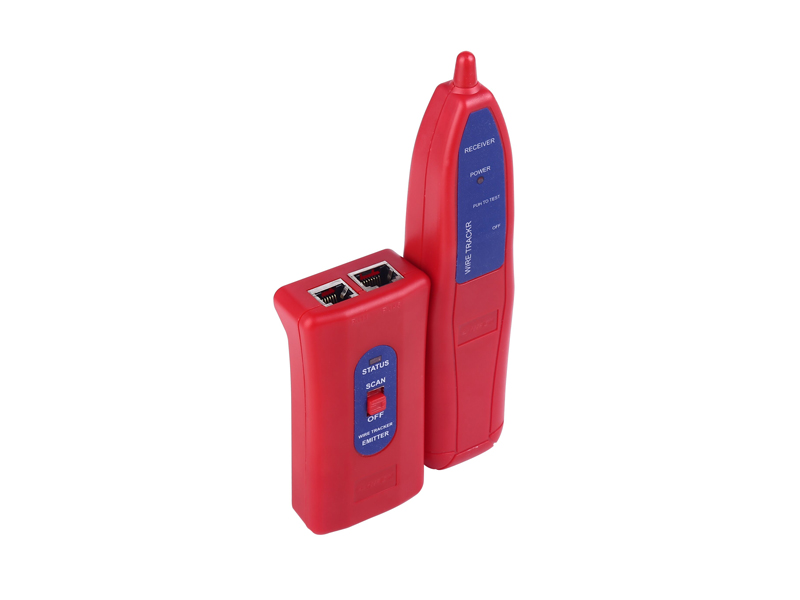

Testerul de continuitate și trasare cabluri tip Cable Tracker este un instrument destinat tehnicienilor de rețea, electricienilor, instalatorilor de sisteme de securitate și utilizatorilor care trebuie să identifice rapid traseul cablurilor sau să verifice continuitatea acestora. Setul este format dintr-un emițător (generator de ton) și un receptor (sondă de detecție), permițând localizarea cablurilor fără a fi necesară dezizolarea acestora.

Dispozitivul poate fi utilizat pentru cabluri telefonice, cabluri de rețea UTP, conductoare electrice de joasă tensiune și alte tipuri de cabluri nealimentate. Funcția de generare a tonului permite identificarea rapidă a unui cablu într-un fascicul de conductoare, iar funcția de continuitate ajută la detectarea întreruperilor și scurtcircuitelor. De asemenea, poate verifica starea liniilor telefonice și identifica anumite condiții de funcționare ale acestora.

Functii si domenii de masurare

• Test continuitate cabluri: verificare continuitate pentru cabluri electrice, telefonice și de rețea; indicare continuitate prin LED și semnal acustic.

• Detectare întreruperi cablu: localizarea punctelor de întrerupere pe traseul conductorului.

• Detectare scurtcircuite: identificarea conductorilor aflați în scurtcircuit.

• Trasare cabluri (Tone Tracking): frecvență ton transmis 1,5 kHz; detectare semnal în intervalul 100 Hz – 300 kHz.

• Generator ton simplu: 1500 Hz (unda pătrată).

• Generator ton dual: 1300–1500 Hz alternant.

• Test linie telefonică: identificare stare linie (liberă, ocupată, apel).

• Identificare cabluri UTP și telefonice: compatibilitate cu cabluri terminate RJ11 și conductori testați prin cleme crocodil.

Specificatii tehnice

• Tip produs: tester de continuitate și trasor cabluri (Cable Tracker).

• Configurație: emițător (Tone Generator) + receptor (Probe Receiver).

• Alimentare: 2 × baterii 9 V tip 6F22 (câte una pentru fiecare unitate).

• Frecvență ton emis: 1,5 kHz.

• Moduri ton: simplu 1500 Hz și dual 1300–1500 Hz.

• Domeniu recepție semnal: 100 Hz – 300 kHz.

• Indicare funcționare: LED-uri de stare și semnalizare acustică.

• Conectori: RJ11 și cablu cu cleme crocodil.

• Compatibilitate: cabluri telefonice, UTP, conductoare electrice de joasă tensiune, sisteme de alarmă și alte cabluri de semnal.

• Conținut pachet: emițător, receptor, cablu RJ11 și set conexiuni cu cleme crocodil; conținutul exact poate varia în funcție de lotul furnizat.
