Descriere Produs:

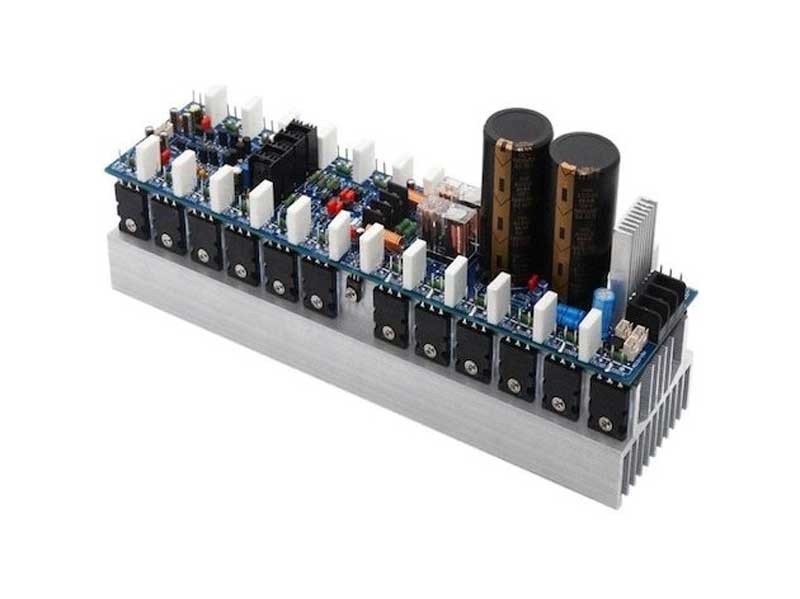

Această placă amplificator provine dintr-un circuit matur și stabil, cu intrare diferențială dublă și procesare îmbunătățită a semnalului de intrare. Etajul de antrenare folosește o pereche de tranzistori 1930 și 5171 plus 5200 și 1943 , urmată de 22 de tranzistori pentru ieșirea din etapa de putere.
Puterea de ieșire ajunge până la 1200W + 1200W, oferind o performanță puternică. Designul circuitului utilizează feedback DC, analiză de semnal excelentă și un bass profund.
Placa amplificatorului este echipată cu un circuit complet de protecție: protecție la întârzierea la pornire, protecție la tensiune pe mijloc, protecție la supracurent, protecție la temperaturi ridicate, precum și interfață pentru ventilator de răcire.
Se recomandă utilizarea unui transformator toroidal AC dublu 35-65V (de minimum 400W). Circuitul de protecție necesită o sursă de alimentare separată (AC 12-16V, cu înfășurare separată – nu se poate partaja cu alte circuite). Transformatorul de 400W este doar un exemplu – pentru ieșire de putere mare este necesar un transformator de capacitate mai mare.
Specificații tehnice:
-
Greutate: 1.95 kg
-
Putere de ieșire: 1200W + 1200W la 4 ohmi / 600W + 600W la 8 ohmi
-
Răspuns în frecvență: 20Hz – 20kHz
-
Distorsiune armonică: 0.01%
-
Factor de amplificare: 25x
-
Tensiune principală de alimentare: AC dual 24-65V (placa include circuite de filtrare și redresare)
-
Circuit de protecție: AC simplu 12-16V (cu alimentare separată, nepartajată)
|
