Descriere generală

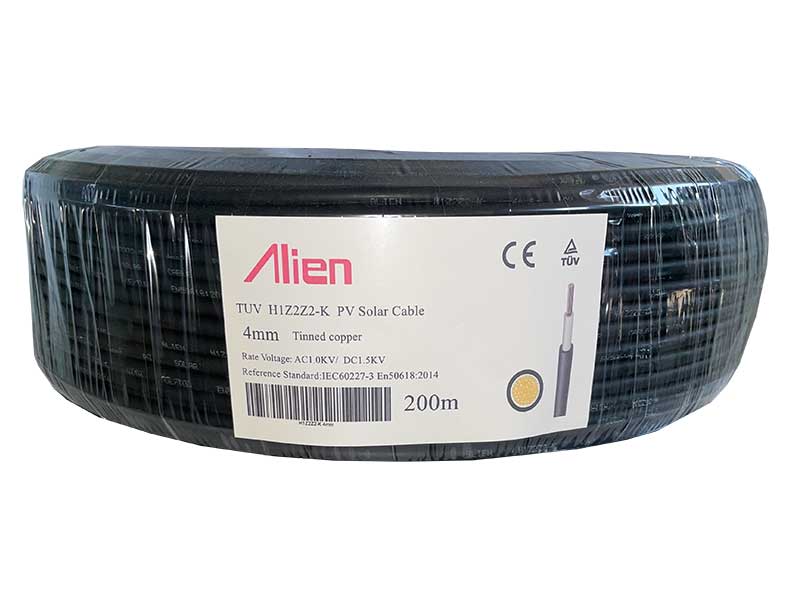

Cablul solar de 4 mm² este unul dintre cele mai utilizate cabluri în instalațiile fotovoltaice rezidențiale și comerciale. Este proiectat special pentru transportul curentului continuu (DC) generat de panourile fotovoltaice și poate fi instalat atât în exterior, cât și în interior.
Varianta neagră este folosită frecvent pentru conductorul negativ (-) sau pentru traseele unde se dorește o protecție suplimentară împotriva radiației UV.
Caracteristici tehnice uzuale
| Caracteristică | Valoare tipică |
|---|
| Tip cablu | Fotovoltaic (PV1-F / H1Z2Z2-K) |
| Secțiune conductor | 4 mm² |
| Material conductor | Cupru electrolitic cositorit |
| Lungime rolă | 200 m |
| Culoare | Negru |
| Tensiune nominală | 1000–1500 V DC |
| Izolație | XLPO (poliolefină reticulată) |
| Temperatură de lucru | -40°C până la +90°C |
| Temperatură maximă conductor | până la 120°C |
| Rezistență UV | Da |
| Rezistență la ozon | Da |
| Rezistență la umiditate | Da |
| Fără halogeni | Da |
Avantaje
✅ Conductivitate foarte bună datorită conductorului din cupru.
✅ Rezistență ridicată la radiații UV și condiții atmosferice.
✅ Flexibilitate excelentă pentru instalare pe acoperișuri.
✅ Compatibil cu conectorii MC4 și majoritatea sistemelor fotovoltaice.
✅ Durată de viață proiectată de peste 25 ani.
Utilizări
- Conectarea panourilor fotovoltaice în stringuri.
- Legătura dintre panouri și invertor.
- Sisteme on-grid și off-grid.
- Instalații rezidențiale între 1 kW și 10 kW.
- Sisteme cu regulatoare MPPT și baterii.
Capacitate de curent
Pentru un cablu solar de 4 mm²:
| Condiții de instalare | Curent admisibil aproximativ |
|---|
| În aer liber | 35–55 A |
| În tub protector | 30–45 A |
| În fascicule multiple | 25–40 A |
Valorile exacte depind de temperatura mediului și modul de pozare.
Rezistența electrică
Pentru conductor de cupru 4 mm²:
- Rezistență aproximativă: 4,6 Ω/km la 20°C.
- Pierderi reduse pe trasee medii.
- Foarte potrivit pentru majoritatea instalațiilor rezidențiale.
Exemple de utilizare
Sistem fotovoltaic 3 kW
- 6–8 panouri conectate în string.
- Distanță până la invertor: 10–20 m.
- Cablul de 4 mm² este de regulă suficient.
Sistem fotovoltaic 5 kW
- Distanțe scurte și medii.
- Pierderi reduse și cost optim.
Sistem fotovoltaic 10 kW
- Poate fi utilizat pentru stringuri individuale.
- Pentru distanțe mari se poate prefera 6 mm².
De ce se folosește culoarea neagră?
- Rezistență excelentă la UV.
- Aspect uniform pe acoperiș.
- Identificare ușoară a polarității când este folosit împreună cu un cablu roșu.
Certificări recomandate
La achiziție este bine să verifici existența unor certificări precum:
- EN 50618
- IEC 62930
- TÜV
- CE
- RoHS
Acestea confirmă că produsul este destinat utilizării în instalații fotovoltaice.
