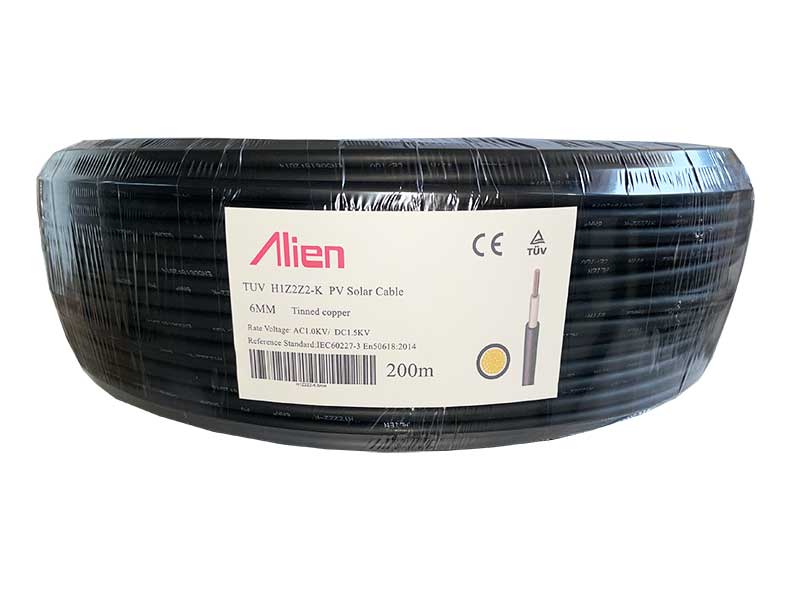

Un cablu solar de 6 mm² este destinat instalațiilor fotovoltaice pentru conectarea panourilor, stringurilor și a invertorului. Față de varianta de 4 mm², oferă pierderi de tensiune mai mici și permite trasee mai lungi sau curenți mai mari.
Caracteristici generale
- Secțiune conductor: 6 mm²
- Material conductor: cupru flexibil multifilar (de regulă clasa 5)
- Culoare: negru
- Lungime rolă: 200 m
- Utilizare: instalații fotovoltaice la exterior
- Rezistență UV: da
- Rezistență la ozon și intemperii: da
- Fără halogeni: da (la cablurile PV certificate)
- Tensiune nominală: 1000–1500 V DC (în funcție de model)
- Temperatură de lucru: aproximativ -40°C până la +90°C
Structura cablului
Un cablu solar de calitate este alcătuit din:
- Conductor din cupru flexibil.
- Strat de izolație XLPO (Cross-Linked Polyolefin).
- Manta exterioară rezistentă la UV și condiții meteorologice.
- Marcaje de certificare pentru utilizare fotovoltaică.
Avantajele secțiunii de 6 mm²
✅ Pierderi mai mici de energie pe distanțe lungi.
✅ Încălzire redusă a conductorului.
✅ Potrivit pentru stringuri cu curent mai mare.
✅ Rezervă pentru extinderi viitoare ale sistemului.
✅ Durată de viață estimată de peste 25 ani în exploatare normală.
Capacitate de transport curent
| Secțiune | Curent recomandat |
|---|
| 4 mm² | 30–40 A |
| 6 mm² | 40–55 A |
| 10 mm² | 60–70 A |
Valorile exacte depind de temperatura mediului și modul de instalare.
Pierderi de tensiune
Pentru un circuit DC:
| Distanță panouri–invertor | 4 mm² | 6 mm² |
|---|
| 20 m | Foarte bun | Excelent |
| 40 m | Bun | Foarte bun |
| 60 m | Acceptabil | Bun |
| 100 m | Limită | Recomandat |
Din acest motiv, mulți instalatori aleg 6 mm² atunci când distanța dintre panouri și invertor depășește 30–40 m.
Verificări importante înainte de cumpărare
Caută pe manta inscripții precum:
- H1Z2Z2-K
- EN 50618
- IEC 62930
- 1500V DC
- TÜV sau certificare echivalentă
Dacă aceste marcaje lipsesc, este posibil să fie doar un cablu flexibil pentru exterior și nu un cablu fotovoltaic certificat.
Utilizări recomandate
- Sisteme fotovoltaice rezidențiale 5–15 kW.
- Ferme fotovoltaice mici și medii.
- Conexiuni între șiruri de panouri și invertor.
- Instalații montate pe acoperiș.
- Sisteme fotovoltaice la sol.
Exemplu practic
Pentru un sistem de 10 kW cu invertor aflat la 50 m de panouri:
- 4 mm² funcționează, dar are pierderi mai mari.
- 6 mm² este alegerea recomandată, deoarece reduce căderea de tensiune cu aproximativ 30–35%.
Avantaje ale rolei de 200 m
- Mai puține îmbinări și conectori.
- Cost pe metru mai mic decât la rolele scurte.
- Ideală pentru instalatori sau proiecte de dimensiuni medii.
